Схема подключения вентилятора охлалаждения масла Е55 AMG

Rus95

Пользователь
Сообщения
12
Реакции
0
Город
Грозный
Дорого времени! Авто w211 e55 компрессор. WDB2110761A455256. Мужики помогите со схемой вентилятора охлаждения масла е55. Все подключено кроме управления идущего на реле (R) с блока управления двигателем. На фото видны не посредственные документы, к сожалению у меня на wis нет этих документов.


Вложения

  • Screenshot_20211217-125341_Samsung Notes.jpg
    Screenshot_20211217-125341_Samsung Notes.jpg
    177,1 КБ · Просмотры: 74

Rus95

Пользователь
Сообщения
12
Реакции
0
Город
Грозный
Хочу заметить, что 6 пин 19 разъема в блоке N10/1 на е55 амг не задействован.


MasterW220

Member Club
Сообщения
9.256
Реакции
2.371
Авто
W204 ELEGANS
Страна
Россия
Город
Москва - Ступино
Дорого времени! Авто w211 e55 компрессор. WDB2110761A455256. Мужики помогите со схемой вентилятора охлаждения масла е55. Все подключено кроме управления идущего на реле (R) с блока управления двигателем. На фото видны не посредственные документы, к сожалению у меня на wis нет этих документов.


MasterW220

Member Club
Сообщения
9.256
Реакции
2.371
Авто
W204 ELEGANS
Страна
Россия
Город
Москва - Ступино
Благодарю за ответ, однако эта схема не для е55 компрессор. На е55 (к) 6 пин 19-го разъема не задействован, смотрел на живом авто.
Это схема на 211 5.5 AMG
Если вы считаете что я не умею читать эти схемы то вы ошибаетесь


Rus95

Пользователь
Сообщения
12
Реакции
0
Город
Грозный
Это схема на 211 5.5 AMG
Если вы считаете что я не умею читать эти схемы то вы ошибаетесь
Посмотреть вложение 140944
Не в коем случае не считаю! Огромное спасибо. Просто я смотрел на CLS e55 (k) там 6 пин 19 разъема был пустой,да и на схеме которую я смотрел 38 пин эбу был задействован на 6 пине К17. Схему прилагаю.


Вложения

  • ENGINE 113.990 up to до05_31_06 in MODEL 211 ME 2.8.1 C6_C7, control module N3_10, sheet 1-01-01.pdf
    389,2 КБ · Просмотры: 56

Rus95

Пользователь
Сообщения
12
Реакции
0
Город
Грозный
На схеме ЭБУ МЕ2.8 пин 38 связан с 6 пином 19 разъема блока N10/1. А на схеме ЭБУ МЕ2.8.1 (который у меня стоит) вышеуказанный пин 38 связан с 6 пином К17. Может я что то не правильно понимаю, в общем запутался.


MasterW220

Member Club
Сообщения
9.256
Реакции
2.371
Авто
W204 ELEGANS
Страна
Россия
Город
Москва - Ступино
Не в коем случае не считаю! Огромное спасибо. Просто я смотрел на CLS e55 (k) там 6 пин 19 разъема был пустой,да и на схеме которую я смотрел 38 пин эбу был задействован на 6 пине К17. Схему прилагаю.
Ваша схема которую вы приложили взята из Стар Файндер
Обьясню что такое Стар Файндер и почему лучше пользоватья WIS официальной програмой!
Данная программа сделана для АМЕРИКИ и в ней только схемы для машин Американского рынка!
Если вы посмотрите на вторую схему которую я вам выложил вы увидите - там ТРИ варианта данного подключения! Я вам подчеркнул что относится к вашей машине а именно AMG
В анатации тоже подчеркнул как это выглядит!


Rus95

Пользователь
Сообщения
12
Реакции
0
Город
Грозный
Я вам очень благодарен! Большое спасибо, что внесли ясность!


Rus95

Пользователь
Сообщения
12
Реакции
0
Город
Грозный
Ваша схема которую вы приложили взята из Стар Файндер
Обьясню что такое Стар Файндер и почему лучше пользоватья WIS официальной програмой!
Данная программа сделана для АМЕРИКИ и в ней только схемы для машин Американского рынка!
Если вы посмотрите на вторую схему которую я вам выложил вы увидите - там ТРИ варианта данного подключения! Я вам подчеркнул что относится к вашей машине а именно AMG
В анатации тоже подчеркнул как это выглядит!
Доброго времени, по данной схеме к сожалению не включается вентилятор, можете посмотреть на данную схему, отмеченный блок стрелкой, он находится внутри блока N10/1?


Вложения

  • Screenshot_20211225-161252_Office.jpg
    103,2 КБ · Просмотры: 56

MasterW220

Member Club
Сообщения
9.256
Реакции
2.371
Авто
W204 ELEGANS
Страна
Россия
Город
Москва - Ступино

Rus95

Пользователь
Сообщения
12
Реакции
0
Город
Грозный
Кодировки не смотрел, N10/1 установлен непосредственно от e55 amg однако в тесте исполнительных механизмов данного вентилятора нет, ошибок по вентилятору охлаждения масла тоже нет. Грел датчик температуры масла до 140 гр. не включается.


Doktor

Автосервис "ГАММА" г.Владимир
Реклама на форуме
Сообщения
3.350
Реакции
480
Авто
Мерседес Бенц
Город
Владимир

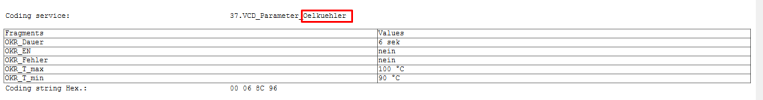

Если не ругается значит отключен в кодировках . Как вариант посмотрите ведьмой или инженеркой DAS......параметр Oelkuehler


Вложения

  • Oelkuehler.png
    4,1 КБ · Просмотры: 54

Rus95

Пользователь
Сообщения
12
Реакции
0
Город
Грозный
Заработал, по крайней мере в тесте исполнительных механизмов. Всё подключаем по схеме, тупо отсоеденяем провод от 6 пина 19 разъема блока N10/1 идущего с 38 пина 4 разъема ЭБУ. Так же был установлен блок N10/1 от е55 амг


Вложения

  • Screenshot_20211231-093951_Chrome.jpg
    100,1 КБ · Просмотры: 47

Rus95

Пользователь
Сообщения
12
Реакции
0
Город
Грозный
Если не ругается значит отключен в кодировках . Как вариант посмотрите ведьмой или инженеркой DAS......параметр Oelkuehler
Если не ругается значит отключен в кодировках . Как вариант посмотрите ведьмой или инженеркой DAS......параметр Oelkuehler
Можете подсказать? При какой температуре масла должен включаться вентилятор?
