ЭЛЕКТРОФАКЕЛЬНОЕ УСТРОЙСТВО ОБЛЕГЧЕНИЯ ПУСКА ДВИГАТЕЛЯ

[DRON606]

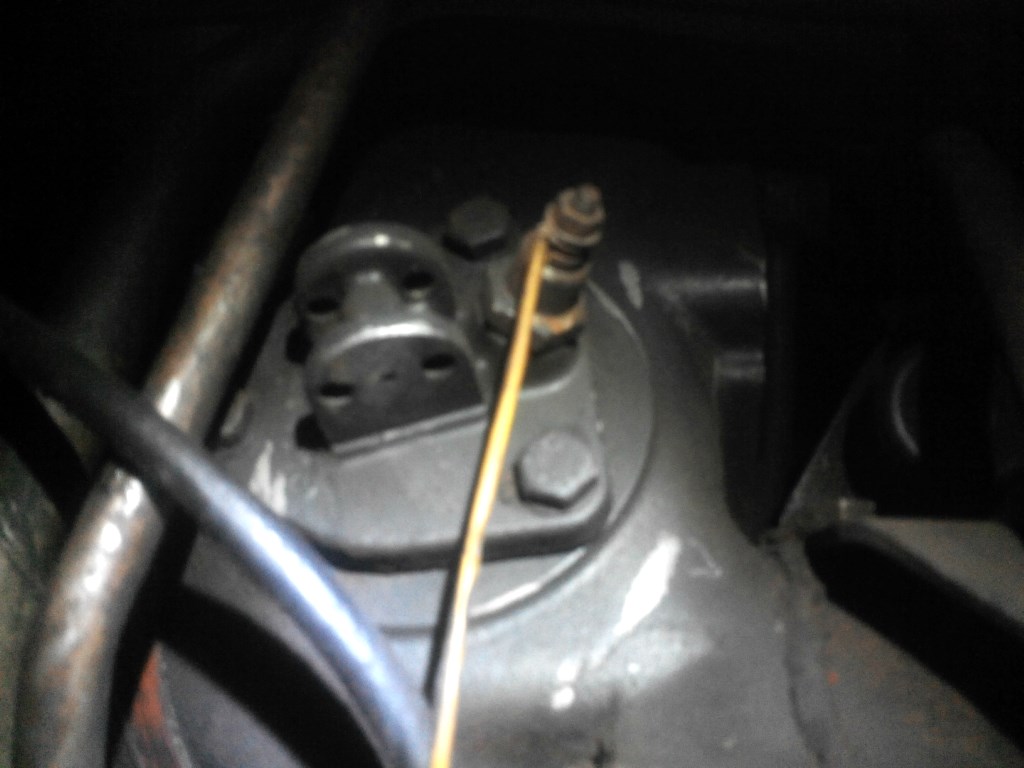

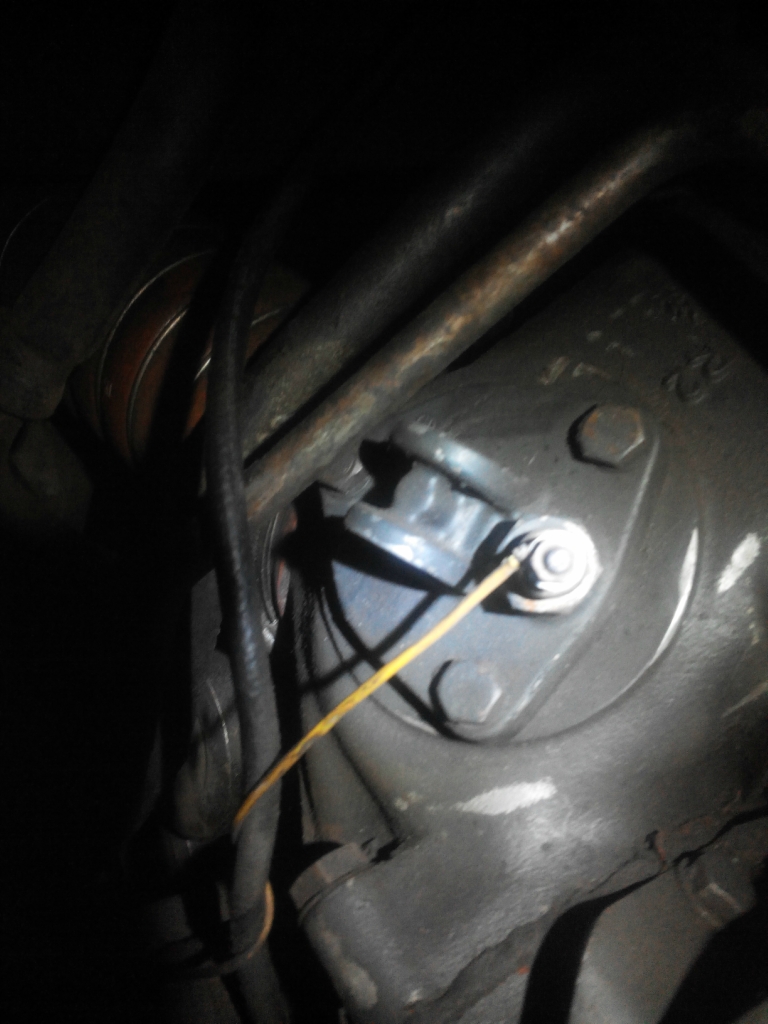

Подскажите машина Мерседес Mk 1733 91г.vin WDB65206715522039 на панели лампочка свечи не загорается провод от свечи весит в воздухе кидали умельцы куда то но конца не видно как быть и как все восстановить в исходное состояние рабочее
на паменели приборов проводов и лампочки тоже нет



[autotir]

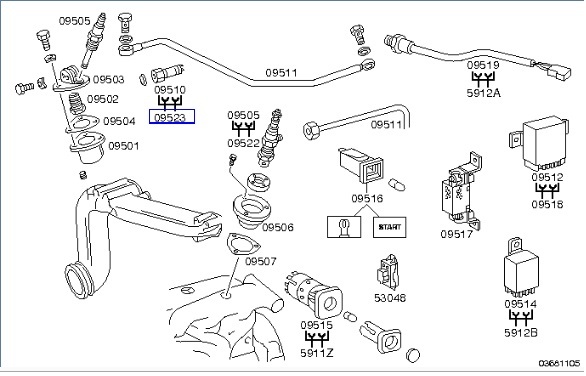

На Вашем зелёненьком Мерсе (он, кстати, 1989 г.в.) электро-факельное устройство с завода не было установлено, но его, видимо кто поставил потом. Выглядит всё это примерно так:

плюс ещё в торпедо должен стоять блок управления и, естественно, проводка на всю систему.



[DRON606]

На Вашем зелёненьком Мерсе (он, кстати, 1989 г.в.) электро-факельное устройство с завода не было установлено, но его, видимо кто поставил потом. Выглядит всё это примерно так:

плюс ещё в торпедо должен стоять блок управления и, естественно, проводка на всю систему.

это уже что то спасибо по документам 90 г. ошибся не много а откуда схема ? а каким образом топливо подается на свечу или как тут устроенно ?
питание свечи 24?



[autotir]

а каким образом топливо подается на свечу или как тут устроенно ?
питание свечи 24?

Свеча накала на 24В, ориг. номер А 001 159 07 01

топливопровод, похоже, идёт от ТНВД, блок управления при заданных отрицательных температурах срабатывает от показаний датчика охлаждающей жидкости (поз. 323), открывает клапан подачи топлива (поз. 017) и подаёт напряжение на свечу.
Схема из программы запчастей ЕРС, только я смотрел по ав-лю, на которой эта система установлена.



[DRON606]

Свеча накала на 24В, ориг. номер А 001 159 07 01

топливопровод, похоже, идёт от ТНВД, блок управления при заданных отрицательных температурах срабатывает от показаний датчика охлаждающей жидкости (поз. 323), открывает клапан подачи топлива (поз. 017) и подаёт напряжение на свечу.
Схема из программы запчастей ЕРС, только я смотрел по ав-лю, на которой эта система установлена.

Такая программа дома есть посмотрю еще там, и что стоит на двигателе клапана не увидел а какой vin вбивал чтоб схему эту найти?



[DRON606]

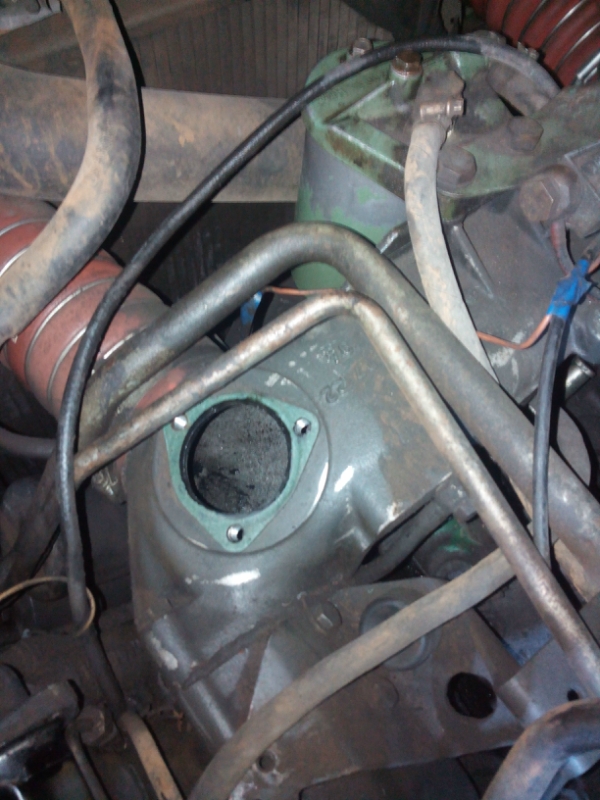

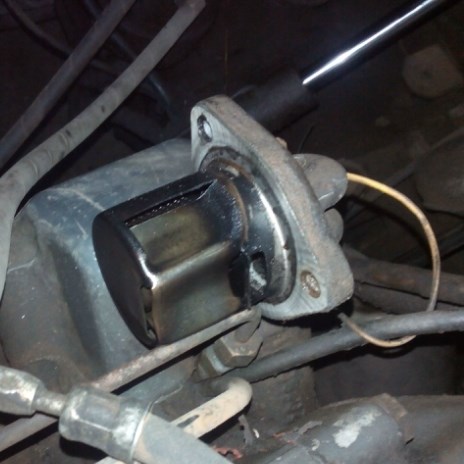

такое ощущение что клапан должен стоять тут может ошибаюсь



[autotir]

Такая программа дома есть посмотрю еще там, и что стоит на двигателе клапана не увидел а какой vin вбивал чтоб схему эту найти?

WDB65246815736303
В группе Мотор, подгруппа или М07, или М14 смотри спецоснастку (SA) 018864/23 FLAMMSTARTANLAGE и электрику в группе 54 спецоснастку (SA) 46780/10 FLAMMSTARTANLAGE, ELEKRISCHE AUSRUESTUNG, у меня на немецком программа стоит, как оно будет звучат на русском или английском не скажу, но по этим ссылкам, думаю, найдешь.



[DRON606]

WDB65246815736303
В группе Мотор, подгруппа или М07, или М14 смотри спецоснастку (SA) 018864/23 FLAMMSTARTANLAGE и электрику в группе 54 спецоснастку (SA) 46780/10 FLAMMSTARTANLAGE, ELEKRISCHE AUSRUESTUNG, у меня на немецком программа стоит, как оно будет звучат на русском или английском не скажу, но по этим ссылкам, думаю, найдешь.

ок спасибо буду смотреть разбиратся
вот у себя еще такую схему нашел



[DRON606]

новый электромагнитный клапан стоит около 7 тыщ. A0000784749 дороговато замен не показывает это только искать на разборке или колхозить с камазовской свечой и клапаном

пока других вариантов нет.



[точилин]

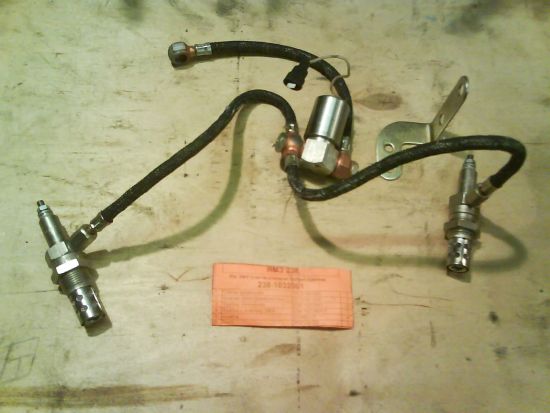

почему колхозить?камазовская система полностью сделана с БОША.такие же свечи такой же клапан.такая система стоит у на LK.у меня на 814 и на 1114.свечи кончились ставил камазовские.и клапан также. и на ман 12192(92год) такой же клапан стоял.только свеча там большая какая то стоит.



[DRON606]

почему колхозить?камазовская система полностью сделана с БОША.такие же свечи такой же клапан.такая система стоит у на LK.у меня на 814 и на 1114.свечи кончились ставил камазовские.и клапан также. и на ман 12192(92год) такой же клапан стоял.только свеча там большая какая то стоит.

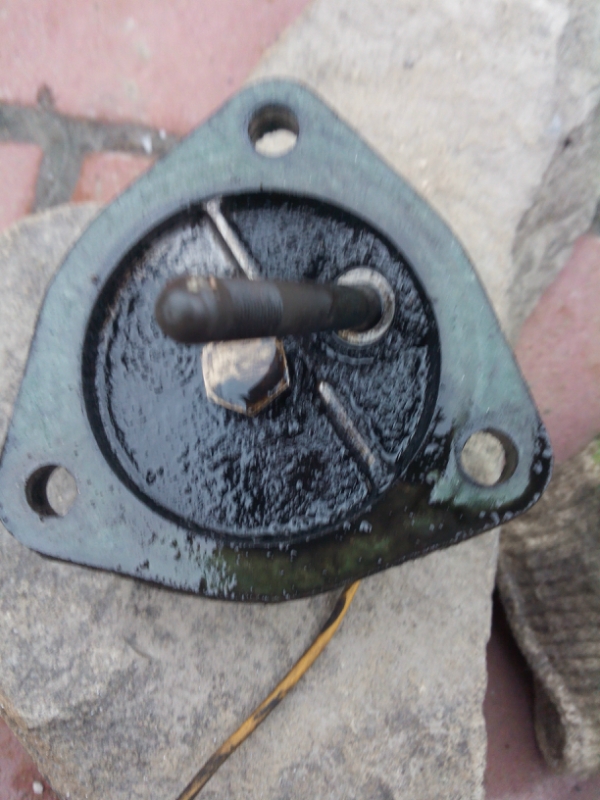

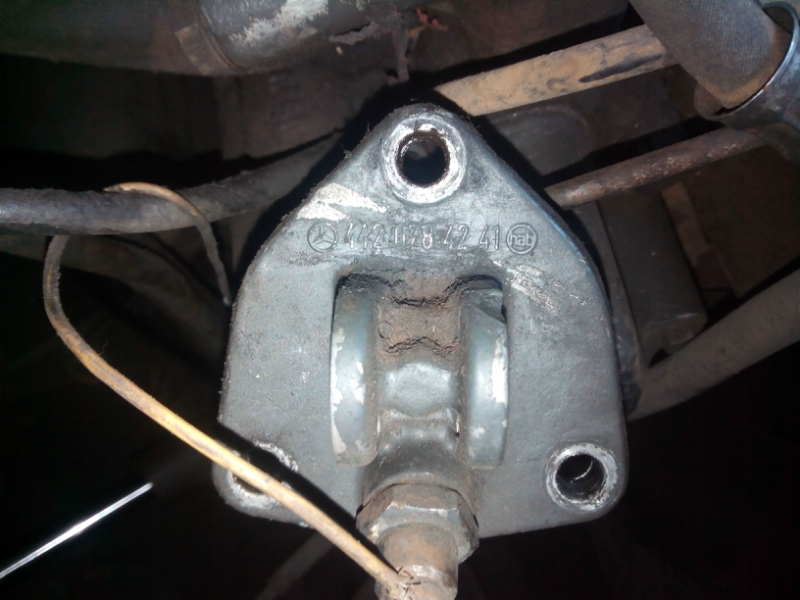

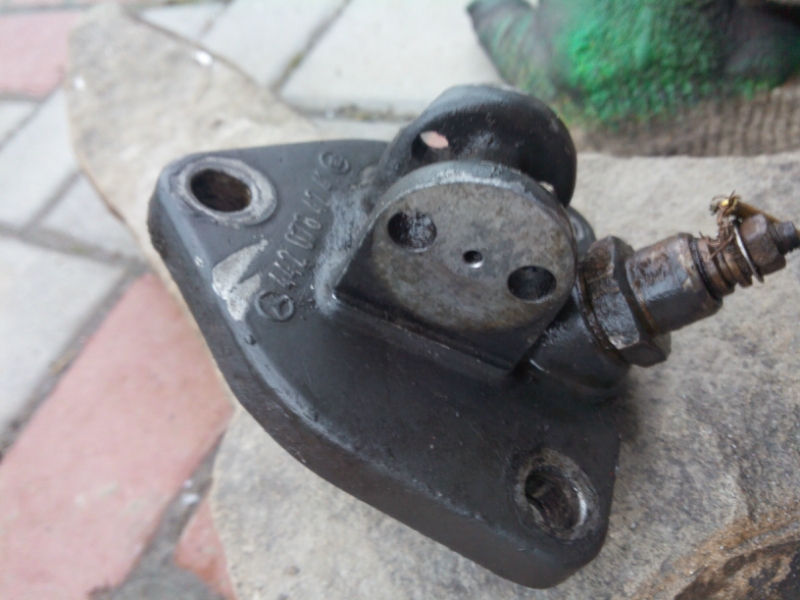

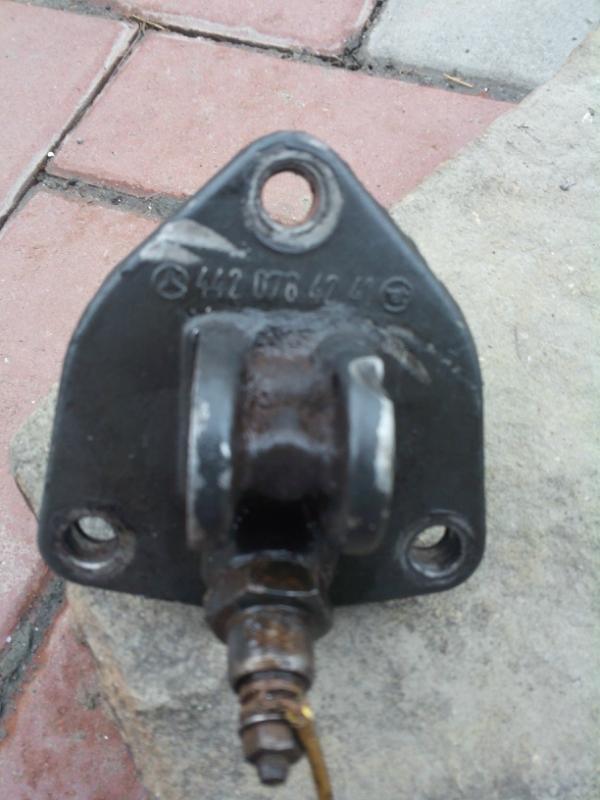

фото свечи по ближе и форсунка у меня отдельно от свечи вот это отверстие дожно поступать топливо но как

по середине это форсунка

и там где ты кидал схему непонятно что 68 и 11 у меня в програме они не пробиваются



[точилин]

не проще засверлить под свечу камаз с подводом топлива сразу.и все.на 45 дафе вообще свеча без топлива стояла просто коллектор греет(по моему большая ерунда для 6 литрового двигателя)



[autotir]

В принципе, можно поставить систему факельного усройства с LK-серии, используя свечу предпускового подогрева Beru GF002:
