всем привет! имеется камера заднего вида А2518200897. vin WDC 2511221A161899, можно ли узнать распиновку разъема камеры?


Doktor

Автосервис "ГАММА" г.Владимир
Реклама на форуме
Сообщения
3.525
Реакции
506
Авто
Мерседес Бенц
Город
Владимир

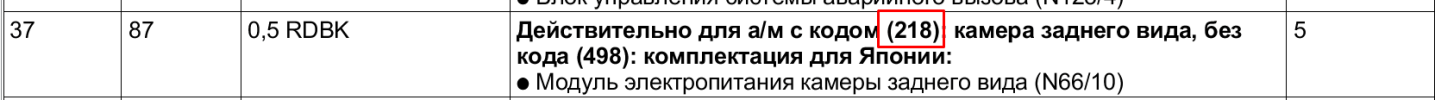

Держите распиновку камеры .Номер верный . Если не работает проверь питание и наличие или отсутствие мути или влаги в глазу камеры .


Doktor

Автосервис "ГАММА" г.Владимир
Реклама на форуме
Сообщения
3.525
Реакции
506
Авто
Мерседес Бенц
Город
Владимир
Неувязочка с номером преда. Но бывают ошибки и в WIS . Проверь и 60 и 37 .


Nanotekneo

Пользователь
Сообщения
6
Реакции
0
Посмотреть вложение 145092
Посмотреть вложение 145093
Держите распиновку камеры .Номер верный . Если не работает проверь питание и наличие или отсутствие мути или влаги в глазу камеры .
Посмотреть вложение 145094
Посмотреть вложение 145096
Посмотреть вложение 145097
Здравствуйте. Огромное спасибо! Как я посмотрел на схеме в STARFINDER, у меня с камеры выходят 4 провода- красный, жёлтый, чёрный и серый, а вот что за что отвечает... Немогу понять.... У меня оторвана фишка от камеры... Могу фотку выслать.... Если надо. Заранее спасибо!


Doktor

Автосервис "ГАММА" г.Владимир
Реклама на форуме
Сообщения
3.525
Реакции
506
Авто
Мерседес Бенц
Город
Владимир
Вот еще схема с блоком управления камеры N66/2( если есть ) так же c 218-м кодом . И тут питание идет с 37-го преда . Но в обоих вариантах нет красного провода . Значит камера возможно не оригинал (made in china )



Nanotekneo

Пользователь
Сообщения
6
Реакции
0
Вот, в SFя вчера и смотрел эту схему....
Вообще для чего нужно это все- имею comand ntg 2.5, камера активирована в comand, саму камеру А2518200897 с оторваной фишкой.... Суть- переделать проводку питания и видео сигнал таким образом, которым подключают китайские камеры, rca- тюльпан и гнездо под питание....


pahan.spb

Команда форума
Модератор
Сообщения
2.631
Реакции
922
Авто
Wdb2111052
То все понятно. У меня она есть. Просто хотел переделать проводку вот и спрашивал про распиновку, какой куда идет... Выкидывать жалко.. 👍

Так а зачем что-то переделывать? Почему как было изначально не подключиться?
Купить разъём
A0435457828
нарастить к нему "хвост" от камеры
воткнуть в ответную часть...


Вложения

  • Снимок экрана 2023-02-09 122108.png
    Снимок экрана 2023-02-09 122108.png
    83,7 КБ · Просмотры: 9
  • Снимок экрана 2023-02-09 122013.png
    Снимок экрана 2023-02-09 122013.png
    321,4 КБ · Просмотры: 10

Nanotekneo

Пользователь
Сообщения
6
Реакции
0
Открываю карты- у меня w211, с Японии, там стоял японский comand ntg 2.5, который ничего не умеет, кроме чтения флешки до 2 гиг и все... приобрел comand ntg 2.5 от w251, опытным путём , переставил передние панели с одного на другой, аппарат заработал, но нужно было вмешательство по перепайке транзисторов, аппарат заработал полностью. Активирована старом камера заднего хода. Вместе с comand шла камера, которая с ним работала по умолчанию.... Хозяин автомобиля отдал мне эти девайсы и поставил себе АНДРОЙД. Я хочу переделать проводку и пользоваться камерой. Вот и спросил про РАСПИНОВКУ разъема-что и куда идет....К оригинальной камере припаять не оригинальные провода и попробовать все это запустить! Если надо фото, я могу скинуть....


pahan.spb

Команда форума
Модератор
Сообщения
2.631
Реакции
922
Авто
Wdb2111052
Открываю карты- у меня w211, с Японии, там стоял японский comand ntg 2.5, который ничего не умеет, кроме чтения флешки до 2 гиг и все... приобрел comand ntg 2.5 от w251, опытным путём , переставил передние панели с одного на другой, аппарат заработал, но нужно было вмешательство по перепайке транзисторов, аппарат заработал полностью. Активирована старом камера заднего хода. Вместе с comand шла камера, которая с ним работала по умолчанию.... Хозяин автомобиля отдал мне эти девайсы и поставил себе АНДРОЙД. Я хочу переделать проводку и пользоваться камерой. Вот и спросил про РАСПИНОВКУ разъема-что и куда идет....К оригинальной камере припаять не оригинальные провода и попробовать все это запустить! Если надо фото, я могу скинуть....
Надо было сразу так и написать...
Откровенно говоря, в такой ситуации нет особого смысла использовать оригинальную камеру. Она и по форме не очень встаёт на 211, да и питание у неё 5 вольт, а не 12, как у китайцев.
Но, если уж прям хочется, надо будет докупить ещё блок A1645430062 ну и дальше уже смотреть по проводке - какие-то части можно готовые купить, какие-то части от других кузовов использовать, или делать самому. Суть в чём - по факту, цвета проводов на самой камере не совпадают с теми, что на схемах, плюс пины на некоторых кузовах меняются местами. При использовании оригинальной проводки проблем нет - там всё куда надо подключается, а вот если проводку делать самому - надо иметь образец под рукой... У меня лежит такой набор для 211, но надо искать-смотреть...


yurjevich

Пользователь
Сообщения
181
Реакции
7
Авто
W220 S500 2000
WDB 2200751A170979
Всем привет
Разрешите продолжить тему
WDC2510751A004976
на команде есть кнопка Video
мониторов нет, камеры тоже
Как оценить техническую возможность установки камеры заднего вида?
Если просто купить на алике смогу подключить или нет?
Может есть у кого опыт? в Инете порыл - нет 100% ответа, но понял, что комплектация может не подойди для подключения камеры

Последнее редактирование:
