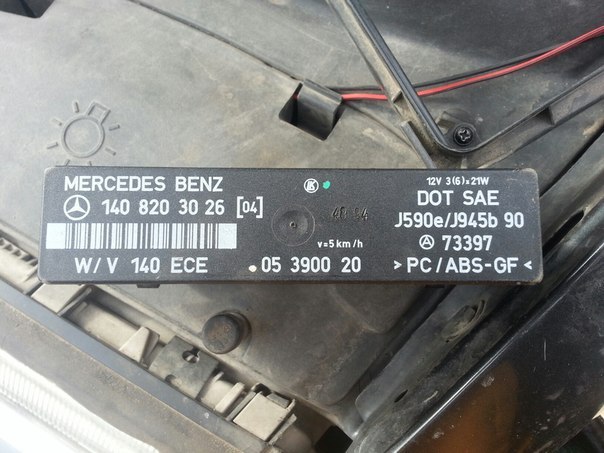

Разобралась фишка реле поворотов/дворников/обогрева заднего стекла

[САНЯ S-320]

Разобралась фишка ABS. Нужна распиновка! 97год 5.0 лонг



[володька 157]

1-черн
2-сер\фиол\бел
3-кор
4-красн
5-черн\син\бел
6-зел\черн
7-черн\сер\красн
8-черн\зел
9-черн\син\желт
10-черн\желт\зел
11-син
12-черн\бел
13-зел\син
14-бел\сер
15-черн\желт
16----------
17-черн\зел\бел
18----------
19----------
20-сер\син
21-зел\сер\бел


как то так



[Romario 300d]

1-черн
2-сер\фиол\бел
3-кор
4-красн
5-черн\син\бел
6-зел\черн
7-черн\сер\красн
8-черн\зел
9-черн\син\желт
10-черн\желт\зел
11-син
12-черн\бел
13-зел\син
14-бел\сер
15-черн\желт
16----------
17-черн\зел\бел
18----------
19----------
20-сер\син
21-зел\сер\бел


как то так



[Romario 300d]

Блок предохранителей.

Снял фишку и вместе с ней разлетелись провода, помогите поставить назад.
мерседес w140 S500

Таже проблема (((
Как решал?
Блок такой же
S 350 d



[911Nadir]

1-черн
2-сер\фиол\бел
3-кор
4-красн
5-черн\син\бел
6-зел\черн
7-черн\сер\красн
8-черн\зел
9-черн\син\желт
10-черн\желт\зел
11-син
12-черн\бел
13-зел\син
14-бел\сер
15-черн\желт
16----------
17-черн\зел\бел
18----------
19----------
20-сер\син
21-зел\сер\бел


как то так

Не знаешь да брат другую которая где 11 проводов бывает



[911Nadir]

Помогите братья мне тоже какой провод куда идёт подскажите у меня 11 проводов там



[911Nadir]

Еу



[Jokster]

1-черн
2-сер\фиол\бел
3-кор
4-красн
5-черн\син\бел
6-зел\черн
7-черн\сер\красн
8-черн\зел
9-черн\син\желт
10-черн\желт\зел
11-син
12-черн\бел
13-зел\син
14-бел\сер
15-черн\желт
16----------
17-черн\зел\бел
18----------
19----------
20-сер\син
21-зел\сер\бел


как то так

Приветствую, но получается по этой схеме не сходится с фото, на фото явно черный провод 2-ой, а красный 15-ый?
