Схема электрической проводки w211 2003 год.

[7509999]

Всем доброго дня! Нужна схема электрическая проводки w211. По возможности полная. В данный момент проблема с бензонасосом, но проьлем по электрике много. Подскажи пожалуйста где можно скачать или поделитесь если у кого нибудь есть.



[Doktor]

Star Finder 2016 или WIS Mercedes . Ищи , качай . устанавливай.



[7509999]

Star Finder 2016 или WIS Mercedes . Ищи , качай . устанавливай.

Спасибо!



[MasterW220]

Star Finder 2016 или WIS Mercedes . Ищи , качай . устанавливай.

Потом последуют вопросы - как пользоваться? Как найти нужную схему? ?



[7509999]

Потом последуют вопросы - как пользоваться? Как найти нужную схему

Видимо вам пришлось их задавать. Я справлюсь.



[MasterW220]

Я справлюсь.

Удачи!



[7509999]

Удачи!

Вобщем установил . Разобрался с каталогом. Но то что нужно так и не смог найти. Нужны подробные схемы электрики всех жгутов идущих ко всем узлам автомобиля. Даже книгу купил по ремонту w211. В ней ответа тоже нет. У меня не приходит напряжение на фишку к заднему блоку N 10/2 (блок управления с предохранителями) от этой фишки идет управление реле бензонасоса. Пытаюсь разобраться откуда должено призодить напряжение. Без схемы никак не получается. Может подеоишься если у тебя есть?



[MasterW220]

Вобщем установил . Разобрался с каталогом. Но то что нужно так и не смог найти. Нужны подробные схемы электрики всех жгутов идущих ко всем узлам автомобиля. Даже книгу купил по ремонту w211. В ней ответа тоже нет. У меня не приходит напряжение на фишку к заднему блоку N 10/2 (блок управления с предохранителями) от этой фишки идет управление реле бензонасоса. Пытаюсь разобраться откуда должено призодить напряжение. Без схемы никак не получается. Может подеоишься если у тебя есть?

Вас уже спрашивали

О каком автомобиле речь то идет ?

Второе
Знаете ли вы что такое шина данных CAN ?

И третье - вам копать нужно скорее всего вот сюда



[7509999]

W211 2005 года. Vin, если нужно, напишу позже.
CAN не знаком, ибо пользователь, не ремонтник.
За подсказку спасибо, доберусь до дома обязательно воспользуюсь.



[MasterW220]

CAN не знаком, ибо пользователь, не ремонтник.

CAN - шина передачи данных по которой общаются все блоки управления!
Если раньше с блока на блок сигнал передавался по проводку и таких проводков могло быть километры то теперь по двум проводкам передается вся информация между блоками!



[7509999]

CAN - шина передачи данных по которой общаются все блоки управления!
Если раньше с блока на блок сигнал передавался по проводку и таких проводков могло быть километры то теперь по двум проводкам передается вся информация между блоками!

В моем случае возможно причина не в шине, хотя могу и ошибаться. Нет напряжения на управляющей катушке реле бензонасоса. Не найду решения, бкду вскрывать проводку и ползти по проводам ???



[MasterW220]

В моем случае возможно причина не в шине, хотя могу и ошибаться. Нет напряжения на управляющей катушке реле бензонасоса. Не найду решения, бкду вскрывать проводку и ползти по проводам ???

Ваша проблема не в проводах! И не в шине данных!
Ваша проблема в разрешении на запуск от блока управления двигателем!
Вы же писали

В рампе 4 бара... при запуске давление в рампе не падает.. что управляет какой блок работой форсунок..

Если бы не работал бензонасос то давления в рампе у вас не было бы!
У вас отсутствует управление на форсунки!

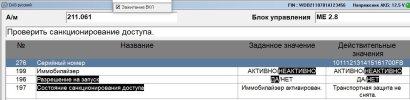

А это бывает в том случае если на блок управления отсутствует разрешение на пуск двигателя!



[MasterW220]

И для ознакомления! Что такое CAN



[Doktor]

В моем случае возможно причина не в шине, хотя могу и ошибаться. Нет напряжения на управляющей катушке реле бензонасоса. Не найду решения, бкду вскрывать проводку и ползти по проводам ???

И так можно но долго , муторно и не эффективно ибо можно не найти то что ищешь.



[pahan.spb]

Вы же писали

Так это не он писал) Это человек из другой темы сюда влез и всех запутал )))
Переместил его в отдельную тему...

https://mbclub.ru/threads/w220-s320-ne-zapuskaetsja-dvigatel.118477



[pahan.spb]

Вобщем установил . Разобрался с каталогом. Но то что нужно так и не смог найти. Нужны подробные схемы электрики всех жгутов идущих ко всем узлам автомобиля. Даже книгу купил по ремонту w211. В ней ответа тоже нет. У меня не приходит напряжение на фишку к заднему блоку N 10/2 (блок управления с предохранителями) от этой фишки идет управление реле бензонасоса. Пытаюсь разобраться откуда должено призодить напряжение. Без схемы никак не получается. Может подеоишься если у тебя есть?



[Doktor]

Вобщем установил . Разобрался с каталогом. Но то что нужно так и не смог найти. Нужны подробные схемы электрики всех жгутов идущих ко всем узлам автомобиля. Даже книгу купил по ремонту w211. В ней ответа тоже нет. У меня не приходит напряжение на фишку к заднему блоку N 10/2 (блок управления с предохранителями) от этой фишки идет управление реле бензонасоса. Пытаюсь разобраться откуда должено призодить напряжение. Без схемы никак не получается. Может подеоишься если у тебя есть?

А может VIN для начала укажешь .



[7509999]

Всем доброго дня.
В приложении схема. Реле К20 , на фишке контакты 4-ый и 7-ой . На них нет напряжения. Откуда оно должно приходить?
WDB2110611A326693



[pahan.spb]

Всем доброго дня.
В приложении схема. Реле К20 , на фишке контакты 4-ый и 7-ой . На них нет напряжения. Откуда оно должно приходить?
WDB2110611A326693



[Doktor]

Питание на реле с Z7/38 а управление , 36-й пин N3/10 [4]
