схема подключения передних сидений с памятью

[Ivlev_936]

Здравствуйте! Есть схема подключения или фото как подключить фишки передних сидений с памятью, левого и правого, при ремонте в криворуком сервисе выдернули провода из фишки итого водительской 12 проводов и пассажирское 6, может кто сфотографирует у себя
вот мой вин WDB2100611A514021
Спасибо за помощь!



[Dukesha]

Здравствуйте! Есть схема подключения или фото как подключить фишки передних сидений с памятью, левого и правого, при ремонте в криворуком сервисе выдернули провода из фишки итого водительской 12 проводов и пассажирское 6, может кто сфотографирует у себя
вот мой вин WDB2100611A514021
Спасибо за помощь!

Водительское



[Dukesha]

Пассажирское



[Ivlev_936]

Спасибо! подскажите как читать в сиденье 12 контактов, проводов с водительского 12 с пасажирского 6, в сиденье есть цифры контактов 1-12, и провода по цвету, как понять какой номер контакта соответствует цвету провода ?



[Dukesha]

Спасибо! подскажите как читать в сиденье 12 контактов, проводов с водительского 12 с пасажирского 6, в сиденье есть цифры контактов 1-12, и провода по цвету, как понять какой номер контакта соответствует цвету провода ?

Вот есть схема только такая



[Dukesha]

Судя по проблемам которые вы пишите про машину, к электрику вам надо с пониманием, вашей машины!
Большое количество проводов к сиденью было только на машинах до 28.02.97 выпуска , а у вас авто 03.09.1997
Ну вот на всякий случай схема старая.



[Ivlev_936]

Меняли салон тряпку на кожу, судя по вин. Спасибо



[Dukesha]

Меняли салон тряпку на кожу, судя по вин. Спасибо

Судя по VIN к сиденью должно приходит всего пять проводов! H и L can, минус и два плюса с клемы 30!



[Ivlev_936]

Вот фото подключения водительского сиденья, 12 проводов в сломанной ответной фишке, может их не все подключать?



[Dukesha]

Вот фото подключения водительского сиденья, 12 проводов в сломанной ответной фишке, может их не все подключать?

А что мешает их вставить в соответствии , или вы их в разломаную часть как попало напихали?



[Ivlev_936]

На водительском так и сделал вставил по соответствию итог руль, спинка, подголовник не работает, а на пассажирском вообще фишки нет только провода и клемы



[Dukesha]

На водительском так и сделал вставил по соответствию итог руль, спинка, подголовник не работает, а на пассажирском вообще фишки нет только провода и клемы

А на 180 фишку развернуть? Или вы уверены что так!



[Ivlev_936]

Проблема в том, что в сервисе снимали криворукие и как это было неясно и так ли вооще в эту фишку были вставлены провода, возможно выдернули потом вставили как получилось, вот и ищу номер контакта-цвет провода, чтобы уж точно



[Dukesha]

Проблема в том, что в сервисе снимали криворукие и как это было неясно и так ли вооще в эту фишку были вставлены провода, возможно выдернули потом вставили как получилось, вот и ищу номер контакта-цвет провода, чтобы уж точно

Во "6" сообщении фишка с номерами, и пдф с проводами! Или вы схемы читать вообще не умеете?



[Dukesha]

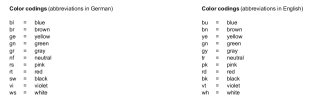

Вот расшифровка цветов проводов

вот провода

вот фишка

Вот цветная с проводами



[Dukesha]

И 9 проводов на пассажирской
Кто -то вам там так наколхозил! Что ни та схема с пятью проводами которая должна быть не подходит! Ни эта, где на каждое передние сиденье по 10 и 9 проводов! Даже по цветам не бьет!



[Ivlev_936]

вот про то и речь что не бьется
