Распиновка ТВ-тюнера на W220

[Wladеk]

Всем доброго времени суток! Подскажите кто знает,из "колодки Е" торчит хвост с тремя тюльпанами красным,черным и синим. Что это и для чего нужно.Полез искать возможность подключения двд или игровой приставки либо AUX вход,нашел только вопросы.Может кто знает как можно подключиться? ТВ-тюнер дорестайловый, распиновка, как на схеме. Буду рад любой помощи,дитё, понимаете ли, мультов просит в пути.
Вин машины- WDB2201281a275315



[Wladеk]

Не,это не тюльпаны! Тюльпаны они вот такие- RCA , сфотаю провод свой,перепишу номер.



[xoTTa6]

Вот! Это уже по существу. Спасибо поэкспериментирую,отпишусь.

Если у тебя тюльпаны на тюнере папы ну штекера торчат можешь на рынке купить удлинитель тюльпанов там с одной стороны должны быть тюльпаны папы а с другой мамы. Удлинишь шнур и можешь без тестера втыкать прямо в выход своего двд . Методом тыка получишь или звук с малевичем на команде из одного канала или картинку со звуком но с перепутанными каналами право - лево или попадешь в каналы. Других вариантов нет . главное включить АВ-1 на команде. От Двд твой тюнер не сгорит в любом случае ну разве что ты 12 в на эти входы подашь.



[Andruy]

Не,это не тюльпаны! Тюльпаны они вот такие- RCA , сфотаю провод свой,перепишу номер.

Опять мордой по столу таскают, как кота помойного...
Три минуты в багажник залезть номер переходника посмотреть, уже может быть мчался бы ко мне этот самый провод. Представляете сколько благодарности от нескольких десятков пользователей и их детишек вы получите в случае заводского происхождения этого продукта? Не только же у нас такие допотопные тюнеры стоят.
Не затягивайте пожалуйста с идентификацией.



[Wladеk]

Опять мордой по столу таскают, как кота помойного...
Три минуты в багажник залезть номер переходника посмотреть, уже может быть мчался бы ко мне этот самый провод. Представляете сколько благодарности от нескольких десятков пользователей и их детишек вы получите в случае заводского происхождения этого продукта? Не только же у нас такие допотопные тюнеры стоят.
Не затягивайте пожалуйста с идентификацией.

Там вообще-то обшивка на пистонах,темень на улице и снег идет.А я как умная Маша- с фонарем,отверткой,трещёткой с торцовой головкой на 8 и фотоаппаратом полезу спасать мировое сообщество м-бенц?!
Терпение,всему свое время! Спасу завтра,только ради детей!



[Andruy]

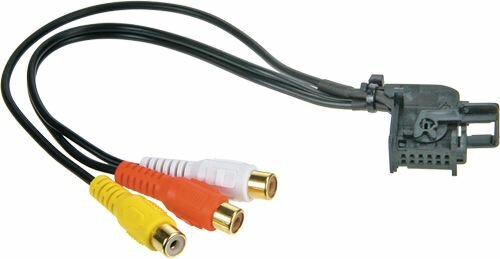

Похож?



[Wladеk]

Да! Только у меня вместо белого-черный,а вместо желтого-синий! Ну и потопорнее этот выглядит,у меня прижимная скоба на колодке серая,провода без выступающей термоусадки и пластикового хомута. А так 1:1. Попробую срисовать цветовую гамму и переподключиться в соответствии с "новой расцветкой"



[Andruy]

Да! Только у меня вместо белого-черный,а вместо желтого-синий! Ну и потопорнее этот выглядит,у меня прижимная скоба на колодке серая,провода без выступающей термоусадки и пластикового хомута. А так 1:1. Попробую срисовать цветовую гамму и переподключиться в соответствии с "новой расцветкой"

Срисовывайте



[Andruy]

Короче этих проводов как грязи в инете, только все за бугром...



[Юрий494]

Добрый день! А где взять этот штекер с тюльпанами? Понимаю, что можно по схеме это все припаять, но хочется, чтобы было все красиво и правильно!



[xoTTa6]

Добрый день! А где взять этот штекер с тюльпанами? Понимаю, что можно по схеме это все припаять, но хочется, чтобы было все красиво и правильно!

Поиск в интернете вам знаком ... ?



[LYNX.]

был бы очень признателен, если бы вы опубликовали номер этого кабеля



[malchik2237]

доброго всем дня! так есть ли у кого номер кабеля с тюльпанами?
