схема подключения передних сидений с памятью

Ivlev_936

Пользователь
Сообщения
17
Реакции
0
Здравствуйте! Есть схема подключения или фото как подключить фишки передних сидений с памятью, левого и правого, при ремонте в криворуком сервисе выдернули провода из фишки итого водительской 12 проводов и пассажирское 6, может кто сфотографирует у себя
вот мой вин WDB2100611A514021
Спасибо за помощь!


Dukesha

Пользователь
Сообщения
8.078
Реакции
1.240
Здравствуйте! Есть схема подключения или фото как подключить фишки передних сидений с памятью, левого и правого, при ремонте в криворуком сервисе выдернули провода из фишки итого водительской 12 проводов и пассажирское 6, может кто сфотографирует у себя
вот мой вин WDB2100611A514021
Спасибо за помощь!
Водительское


Ivlev_936

Пользователь
Сообщения
17
Реакции
0
Спасибо! подскажите как читать в сиденье 12 контактов, проводов с водительского 12 с пасажирского 6, в сиденье есть цифры контактов 1-12, и провода по цвету, как понять какой номер контакта соответствует цвету провода ?


Dukesha

Пользователь
Сообщения
8.078
Реакции
1.240
Спасибо! подскажите как читать в сиденье 12 контактов, проводов с водительского 12 с пасажирского 6, в сиденье есть цифры контактов 1-12, и провода по цвету, как понять какой номер контакта соответствует цвету провода ?
Вот есть схема только такая


Вложения

  • Wiring diagram of seat adjustment (ESA).pdf
    150,1 КБ · Просмотры: 1.774

Dukesha

Пользователь
Сообщения
8.078
Реакции
1.240

Судя по проблемам которые вы пишите про машину, к электрику вам надо с пониманием, вашей машины!
Большое количество проводов к сиденью было только на машинах до 28.02.97 выпуска , а у вас авто 03.09.1997
Ну вот на всякий случай схема старая.


Вложения

  • Wiring diagram of seat adjustment (ESA).pdf
    153,7 КБ · Просмотры: 851
Последнее редактирование:

Ivlev_936

Пользователь
Сообщения
17
Реакции
0
Меняли салон тряпку на кожу, судя по вин. Спасибо


Ivlev_936

Пользователь
Сообщения
17
Реакции
0
Вот фото подключения водительского сиденья, 12 проводов в сломанной ответной фишке, может их не все подключать?


Вложения

  • Image.jpg
    1,1 МБ · Просмотры: 3.586

Dukesha

Пользователь
Сообщения
8.078
Реакции
1.240
Вот фото подключения водительского сиденья, 12 проводов в сломанной ответной фишке, может их не все подключать?
А что мешает их вставить в соответствии , или вы их в разломаную часть как попало напихали?


Ivlev_936

Пользователь
Сообщения
17
Реакции
0
На водительском так и сделал вставил по соответствию итог руль, спинка, подголовник не работает, а на пассажирском вообще фишки нет только провода и клемы


Dukesha

Пользователь
Сообщения
8.078
Реакции
1.240
На водительском так и сделал вставил по соответствию итог руль, спинка, подголовник не работает, а на пассажирском вообще фишки нет только провода и клемы
А на 180 фишку развернуть? Или вы уверены что так!


Ivlev_936

Пользователь
Сообщения
17
Реакции
0
Проблема в том, что в сервисе снимали криворукие и как это было неясно и так ли вооще в эту фишку были вставлены провода, возможно выдернули потом вставили как получилось, вот и ищу номер контакта-цвет провода, чтобы уж точно


Dukesha

Пользователь
Сообщения
8.078
Реакции
1.240
Проблема в том, что в сервисе снимали криворукие и как это было неясно и так ли вооще в эту фишку были вставлены провода, возможно выдернули потом вставили как получилось, вот и ищу номер контакта-цвет провода, чтобы уж точно
Во "6" сообщении фишка с номерами, и пдф с проводами! Или вы схемы читать вообще не умеете?


Dukesha

Пользователь
Сообщения
8.078
Реакции
1.240

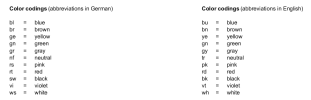

Вот расшифровка цветов проводов
вот провода
вот фишка
Вот цветная с проводами


Dukesha

Пользователь
Сообщения
8.078
Реакции
1.240
И 9 проводов на пассажирской 1549457065526.png
Кто -то вам там так наколхозил! Что ни та схема с пятью проводами которая должна быть не подходит! Ни эта, где на каждое передние сиденье по 10 и 9 проводов! Даже по цветам не бьет!


Ivlev_936

Пользователь
Сообщения
17
Реакции
0
вот про то и речь что не бьется
