Схема жгута моторной проводки

[Кукурузо]

Re: Схема жгута моторной проводки 104 мотор E280

Как появится возможность, всем вышлю. Раньше вечера не ждите!



[Олежка]

схема жгута проводки 104 W124 E280

Исправил ссылку.

Кукурузо! друг! скинь на мыло схему жгута oleg.chikalev@mail.ru !!!! за ранее от души спасибо!!



[cosworth]

ну нет кукурузо на форуме в данный момент и не отвечае.....а появится,то думаю что поможет

ну вот его схема проводки (в посту)



[cosworth]

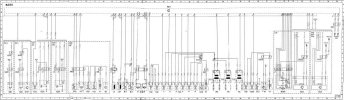

вот стандартная с Е280 с HFM



[cosworth]

вот еще,нарисовано



[cosworth]

также некоторые материалы по двигателях/распиновкам ЭБУ (электр.блоков управления и схемы) находятся в этой теме:
https://mbclub.ru/forum/showthread.php?t=31465&highlight=распиновка+ЭБУ

и также схемы жгута моторных проводок Mercedes по этой ссылке:
http://texhomapket.narod.ru/sxemy.html

1245438733 104й трехкатушечный мотор 3.2 на W124

1244405232 104й трехкатушечный мотор 3.2 на W124 c электронной педалью газа

1244406732 М111 W124 PMS

1244403833 М111 W124 HFM E220

Схема подключения жгута дроссельной заслонки 0001419225



[Chupanilaev]

проводка М 124

Приветствую всех. Ребята, нужны фотографии моторного отсека, аккумуляторгного отсека и отсека где блок предохранителей. Мне мастера разобрали проводку, надо было покрасить эти отсеки. они сняли все жгути блок предохранителей и всю проводку затянули в салон. Они не против его собрать но не уверены в себе. Я им говорил вы разберите покрасте собрать я сам как нибудь. Надо посмотреть какой жгут куда идет. 111 двигатель 2 л.



[cosworth]

Приветствую всех. Ребята, нужны фотографии моторного отсека, аккумуляторгного отсека и отсека где блок предохранителей. Мне мастера разобрали проводку, надо было покрасить эти отсеки. они сняли все жгути блок предохранителей и всю проводку затянули в салон. Они не против его собрать но не уверены в себе. Я им говорил вы разберите покрасте собрать я сам как нибудь. Надо посмотреть какой жгут куда идет. 111 двигатель 2 л.

думаю нуно немного подождать с фотками,потерпи.
люди у кого есть 111 два литра PMS, сделают тебе фотки 100%, пусть только в теме прочитают, (терпение-спасение).



[Chupanilaev]

думаю нуно немного подождать с фотками,потерпи.
люди у кого есть 111 два литра PMS, сделают тебе фотки 100%, пусть только в теме прочитают, (терпение-спасение).

Ачто такое PMS?



[cosworth]

Ачто такое PMS?

система впрыска.
пример:
мотор М 102 230Е система прыска Ke-jetronic
мотор М 111 Е200 система впрыска PMS
мотор М 111 Е220 система впрыска HFM
мотор М 104 Е280-Е320 система впрыска HFM

и т.д.



[Chupanilaev]

Ребята, неужели ни у кого нет возможности скинуть сюда фотки?



[Chupanilaev]

Мужики, ну сделайте же кто нибудь фото. Я уже третий день не могу собрать машину. Я живу в горах в Дагестане. Поэтому нет возможности смотреть другую машину за не имением такого



[cosworth]

посмотри на эту схему моторной проводки,возмоно разберешся по схеме (так для начала) а так обещают фотки в моторном но обещания исполняют очень долго, ведь у людей свои проблемы.но если что дам знать если будет грамотная картина.



[cosworth]

да и если что по схеме возникают вопросы,спрашивай)))
хоть так поезд с места тронется)))



[Chupanilaev]

посмотри на эту схему моторной проводки,возмоно разберешся по схеме (так для начала) а так обещают фотки в моторном но обещания исполняют очень долго, ведь у людей свои проблемы.но если что дам знать если будет грамотная картина.

Спасибо тебе. Как я понял это проводка мотора. Мне нужно проводка которая выходть из салона в моторный отсек черенз какую дырочку какой жгут выходит и все соединения в аккумуляторнеом отсеке и в отсеке предохранителей, а так моторная проводка у меня на двигателе. А так схема твоя интересная только у меня педаль газа не эл. Что значать надписи на проводах 125, 14, и т.д.



[cosworth]

Спасибо тебе. Как я понял это проводка мотора. Мне нужно проводка которая выходть из салона в моторный отсек черенз какую дырочку какой жгут выходит и все соединения в аккумуляторнеом отсеке и в отсеке предохранителей, а так моторная проводка у меня на двигателе. А так схема твоя интересная только у меня педаль газа не эл. Что значать надписи на проводах 125, 14, и т.д.

а понял,вернее забыл)) да моторная проводка))
125 это длина провода в (мм), 14 это номер контакта на компютере (блоке управления) ну распиновка, короче например на разъеме обозначено №14 этот контакт-провод идет на 14-й пин-контакт компютера.



[cosworth]

смотри на схему я красным надпись добавил и стрелкой показал к примеру 12 контакт на штекере блока управления
(хотя это уже к делу не относится,тебе другое нуно с салона как идет)



[MB w124]

Парни,помогите пожалуйста,нужна схема проводки: М-104 300E-24V, нигде не могу найти,блин...



[Chupanilaev]

Мужики, помогите же!



[cosworth]

народ...., нуно будет кому-то шо-то помочь-будем тоже "морозиться"...))
зы. у мну нету Е200 и помочь не могу, у кого есть возможность- помогите человеку.
