Проблемы с приборкой (W124)!!!

[Lektor]

W124 что за зеленая лампа на приборке?

у кого нибудь такая лампа загоралась? и что это за фигня? загорается иногда, причем не тухнет даже если выключить габариты... летом небыло такой фичи. двигло бензин WDB1240261A810425



[cosworth]

Не буду создавать тему-отпишусь тут. Беда вот в чем-после разборки и обратной сборки панели приборов пропала подсветка полностью, подсветка кнопок тоже отсутствует, плюс ко всему перестал показывать правый поворот. Сам то поворотник мигает, а на приборке не отображается. нету даже щелканья реле. Точнее оно есть, но где то не в панели,а где то дальше, как буд-то под капотом. С левым все впорядке... Щелкает,мигает,душа радуется Предохранитель живой, пробовал два на всякий случай. Эту фиговину,которая яркость регулирует,реостат кажется, перебрал, Точнее снял, посмотрел, ничего интересного не увидел-собрал. Че делать? И можно ли как нибудь дома проверить подсветку, а то запарился уже с 8-го этажа в машину бегать.... Забыл, подсветка контрольных лампочек присутствует.....

Привет!
Обрати внимание на картинку.(перевод с английского)
На картинке штекер на приборке и контакты в этом штекере №14 и №15

Перевод.
№1 - масса
№2 - датчик температуры охлаждающей жидкости
№3 - датчик указателя уровня топлива
№4 - датчик указателя резерва топлива
№5 - датчик указателя уровня масла
№6 -предохранитель 5,клемма 15
№7 - контрольная лампа дальнего света
№8 - клемма 15 (не защищена)
№9 - контрольная лампа зяряда аккумулятора,клемма 61
№10 -контрольная лампа износа тормозных колодок
№11 - датчик контроля тормозной жидкости
№12 - датчик уровня охлаждающей жидкости
№13 - контрольный прибор ламп,клемма (К), освещение пепельницы
№14 - контроль левого сигнала поворота
№15 - контроль правого сигнала поворота



[Janvar]

Привет!
Обрати внимание на картинку.(перевод с английского)
На картинке штекер на приборке и контакты в этом штекере №14 и №15

Перевод.
№1 - масса
№2 - датчик температуры охлаждающей жидкости
№3 - датчик указателя уровня топлива
№4 - датчик указателя резерва топлива
№5 - датчик указателя уровня масла
№6 -предохранитель 5,клемма 15
№7 - контрольная лампа дальнего света
№8 - клемма 15 (не защищена)
№9 - контрольная лампа зяряда аккумулятора,клемма 61
№10 -контрольная лампа износа тормозных колодок
№11 - датчик контроля тормозной жидкости
№12 - датчик уровня охлаждающей жидкости
№13 - контрольный прибор ламп,клемма (К), освещение пепельницы
№14 - контроль левого сигнала поворота
№15 - контроль правого сигнала поворота

то есть прозвонить 15-й штекер. попробую... только я не понял №6 и №8 что значат?



[Mihtej]

ПОМОГИТЕ ПОЖАЛУЙСТА!!!
не работает подсветка приборов и кнопок!!
лампочку менял не помогло!
какой номер предохранителя и в чем еще может быть проблема????



[Sarj]

Как бы стеклышко не помутнело, водку лучше в себя
А с какой целью водкой промывать, к чему такая дезинфекция?

От воды разводы когда высохнет, а от водки нету
Ну как вариант можно выпить и подышать внутрь приборки



[Janvar]

то есть прозвонить 15-й штекер. попробую... только я не понял №6 и №8 что значат?

Вот чио накопал-Питание подсветки идёт с ноги К центрального переключателя (серо-фиол) на блок контроля ламп, далее на щиток (нога 13 круглого разъёма), прикуриватель и радио. Т.е. яркость их не регулируется. В щитке, пройдя через регулятор, поступает на лампы щитка и выходит в виде серо-синего провода на квадратном разъёме (нога 2). Далее этот провод идёт на разветвитель Х6 - колодочка с двумя винтиками и кучей серо-синих проводков позади радио. Начать удобнее со щитка - отцепляем круглый разъём, включаем габариты и смотрим, есть ли 12 вольт на его 13 выводе. Если есть - копаем в сторону щитка, нет - в сторону переключателя. Предохранителя в этой цепи нет (фсмысле есть только в самом щитке



[cosworth]

ПОМОГИТЕ ПОЖАЛУЙСТА!!!
не работает подсветка приборов и кнопок!!
лампочку менял не помогло!
какой номер предохранителя и в чем еще может быть проблема????

Обратите внимание на предохранитель подсветки.
На картинках указан.



[Janvar]

то есть прозвонить 15-й штекер. попробую... только я не понял №6 и №8 что значат?

Ну проверил я и 13-й и 14-й и 15-й. на все напряжение приходит.... Но реле все равно щелкает только на левый поворот. Нашел поднятую дорожку. В самом не удобном месте падла... Попоробую сделать. Надеюсь у меня рукожопого что нибудь получится... На регулятор яркости и предохранитель ток не приходит... Вот так...



[Janvar]

Ну проверил я и 13-й и 14-й и 15-й. на все напряжение приходит.... Но реле все равно щелкает только на левый поворот. Нашел поднятую дорожку. В самом не удобном месте падла... Попоробую сделать. Надеюсь у меня рукожопого что нибудь получится... На регулятор яркости и предохранитель ток не приходит... Вот так...

сделал дорожку, подсветка приборки заработала, кнопки нет,поворотник нет....



[cosworth]

сделал дорожку, подсветка приборки заработала, кнопки нет,поворотник нет....

Если бы еще (визуально/на картинке/фотке видеть)............ дорожка/контакт отпаялась на реостате?
Спасибо,что держишь нас в курсе всего процесса ремонта.
Фотки реостата/регулятора подсветки/в разборе.
(фотки не мои.)



[cosworth]

Наружное освещение.Седан,универсал, купе.Модель W124. Двигатели бензиновые 104 и дизельные 602-606,с мая 1993 года.
Наружное освещение.Седан,универсал, купе.Модель W124. Двигатели бензиновые 104 и дизельные 602-606,с мая 1993 года.



[Janvar]

Если бы еще (визуально/на картинке/фотке видеть)............ дорожка/контакт отпаялась на реостате?
Спасибо,что держишь нас в курсе всего процесса ремонта.
Фотки реостата/регулятора подсветки/в разборе.
(фотки не мои.)

Вот сфоткать че то в голову не пришло В следующий раз. А дорожка на самой плате. Там видно, она идет от 13-го штекера, к регулятору. Сначала в машине проверил тестером приходит ли напряжение на круглую,ну типо, вилку. Та что с 15-ю контактами. Так вот, 1-й контакт это масса, 13-й дает напряжение на подсветку. Проверил- идет. Подключил эту круглую вилку к приборной панели. Раз должна работать подсветка, значит должно идти напряжение к лампочкам. Померял там-нету, померял на предохранителе-нету, померял на регуляторе-нету.Посмотрел на место между регулятором и 13-м штекером- че то темное.Провел ножиком-поднял сгоревшую дорожку. Но так как это место достаточно не удобно для паяния(сверху находится датчики давления масла и т.д. которые я не рискнул снимать так как побоялся что назад не соберу) и паяльником не подлезть, Плюс ко всему я паяю всего третий день, то я просто припаял к 13-му контакту провод,а другой конец к регулятору, туда, куда шла дорожка. Все это еще раз тестером прозвонил, приложив тестер к 13-му контакту и месту куда присоединяется лампочка(при поставленном предохранителе) все звенит значит обрыва нет. Присоеденил сначала круглый с 15-ю контактами, накрылся курткой(на улице светло) включил габариты-работает. Проверил поворотники-левый показывает, правый нет. подключил все остальные вилки-заработала подсветка кнопок. Осталась только проблема с поворотником. Мне кажется глючит реле что на фотке. Просто когда левый включаешь-щелкает где то в этой фиговине, а правый-молчит. Отрывать побоялся, может кто снимал-подскажите.
P.S. напряжение на 14-й и 15-й контакт ответственный за работу поворотников(ну сигнала что на приборке) приходит, так что беда где то в панели.



[cosworth]

На фотке,сзади приборки,черная коробка это зумер/предупреждающий сигнал когда включено наружное освещение и открыты двери/дверь.Схема предупредительного сигнала/зумера.



[Janvar]

На фотке,сзади приборки,черная коробка это зумер/предупреждающий сигнал когда включено наружное освещение и открыты двери/дверь.Схема предупредительного сигнала/зумера.

то есть с поворотниками не связан на сколько я понимаю?



[cosworth]

то есть с поворотниками не связан на сколько я понимаю?

Да,он не связан с поворотниками (смотря на его схему).



[cosworth]

аварийная сигнализация/наружное освещение/указатель поворотов и т.д........



[cosworth]

То что щелкает в приборке при включении поворотов это щелкает реле в приборке.тебе нужно вскрыть приборку и на ее плате есть реле.я обвел жолтым кругом место где находится реле.



[Janvar]

То что щелкает в приборке при включении поворотов это щелкает реле в приборке.тебе нужно вскрыть приборку и на ее плате есть реле.я обвел жолтым кругом место где находится реле.

понятно, спасибо,попробую посмотрю



[Janvar]

Итак, разобрал приборку в очередной раз, но с реле так и не разобрался. Нифига в нем не понял. Ну зато фоток сделал показать, может кому пригодится
Проблема была как и у многих-не работала подсветка приборки и кнопок салона...Итак, снял панель,она у меня пальцами достается без проблем,
Дальше как обычно залезаем и откручиваем троссик спидометра.
Ну и естественно отсоединяем все что есть. Нам там понадобится круглый штекер и квадратный рядом с ним.С круглого приходит питание на приборную панель, а с квадратного уходит на подсветку кнопок...
Итак, мерим тестером приходит ли напряжение на приборную панель. Вставляем тестер в 1-ю дырку( самую верхнюю-это масса) и в 13-ю(она подписана-это питание на подсветку)
Ну если питание на приборку не приходит, то капаем в сторону переключателя, если оно есть, то забираем приборку и идем домой Там сухо тепло и вобще хорошо



[Janvar]

Ну вот пришли домой, и смотрим на свою приборку
Далее сразу прошу прощения за мою рукожопость, ведь сделано все очень не аккуратно, но у себя ведь вы сделаете все намного лучше
Как разобрать приборку написано тут http://gdtm.net/Priborka/priborka-preparation.htm
Да, забыл. Еще в машине можно сразу проверить предохранитель. Ну снять посмотреть....
Ну воооооот.... Напряжение приходит, предохранитель целый, свет не горит
Я когда 7-й или 8-й раз снимал приборку, то потерял красный патрончик так что у меня там черный. И нет предохранителя, а просто пайка....
Так. Включаем тестер на прозвон, и звоним по приборке. Я начал от лампочек. Прикладываем тестер к предохранителю и к патрончику лампочки-звенит-цепь цела Далее предохранитель-регулятор яркостиЦепь цела.Далее звоним регулятор яркости-звенит-цепь цела-регулятор работает Далее звоним от 13-го контакта до регулятора-у меня не зазвенел.,следовательно обрыв]. посмотрев внимательно увидел поднятую дорожку.Туда мне было не подлезть, поэтому я просто накинул провод на 13-й разъем, и припаял его к регулятору.[Прозвонил сразу всю цепь приложив тестер 1-й к 13-му контакту, 2-й к лампочке-звенит, вся цепь цела. Если целый предохранитель, целая цепь, но кнопки не горят-копайте от квадратного штекера и дальше
Всем спасибо, все свободны



[cosworth]

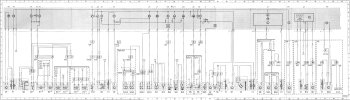

Электросхемы приборной панели.Модели бензиновые и дезельные.
(для комплекта в этой теме)
