FAQ Диагностика через панель климат-контроля

Johnsonnew

Пользователь
Сообщения
9.618
Реакции
1.964
Авто
w210,w211,w204,w212,x204,x204mopf,w205,w213
климат rest.JPG Вход в систему:
*
Зажигание включить или завести двигатель
*на блоке управления климат-контролем нажать и удерживать кнопку
"REST" (5 сек.) до появления сервисного меню. (на дисплей выведутся числовые коды и данные датчиков)
*на блоке управления климат-контролем нажать и удерживать кнопку
"REST" и "0" (5 сек.) до появления сервисного меню. (на дисплей выведутся числовые коды,данные датчиков и текст (текст будет выводится только в случае если выбран немецкий язык))
*Для перелистывания числовых кодов нажимайте левые клавиши понижения/повышения температуры
левые клавиши.JPG

Выход из системы:

* Клавишу "REST" нажать и удерживать (1.5 сек.) до выхода из сервисного меню. Или выключить зажигание

И так при входе в сервисное меню Вы увидите на дисплее слева численное значение а справа действительное значение.
Ниже описание наиболее актуальных и интересных значений (все остальные для обычного пользователя не актуальны):

Примечание:
25' - 25 градусов.
В зависимости от блока управления климат-контролем в 22 поле скорость может равняться следующим значениям : 4 = 40 км/ч и т.д.
А так же справа действительные значения у Вас будут естественно свои, которые Вы как раз можете проконтролировать или отслеживать

наиболее интересные и может быть актуальные параметры :
6 поле - температура охл. жидкости (смотреть точную температуру двигателя или его прогрев)
23 поле- относительная влажность воздуха в %
21 поле- обороты двигателя
22 поле- скорость автомобиля
24 поле- напряжение бортовой сети
Остальное тут:
климат 1 стр..jpg
климат 2 стр..jpg
климат 3 стр..jpg
климат 4 стр..jpg
климат 5 стр..jpg

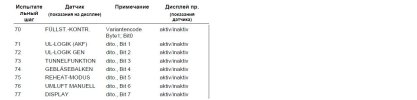

климат 6 стр..jpg


Все манипуляции и действия под Вашу ответственность!
Т.к. по сути это инженерное меню для производителя.


кирилл s220

Пользователь
Сообщения
57
Реакции
3
Авто
мл164 вин4jgbb6e96a023229
ЗДРАСТВУЙТЕ. МОЖНО КЛИМАТОМ СТЕРЕТЬ ОШИБКИ


Лустенберг

Пользователь
Сообщения
3.536
Реакции
272
Авто
S-500 4 Matic.

Рассказывать особо нечего.
Это превосходный Автомобиль
S-450 4Matic

KoT_666

Гаражных дел мастер
Партнёр Клуба
Сообщения
7.576
Реакции
2.565
Авто
Mercedes ML 166
Страна
Россия
Город
Москва

Bolgi

Пользователь
Сообщения
652
Реакции
22
Авто
Mercedes-Benz E290 turbodiesel
Город
Организатор
На 210ом была самодиагностика климата, тут тоже?


парен

Пользователь
Сообщения
1
Реакции
1
Авто
S500 W220
w220 s500 2002 г.в. климт не включается выдает код ошибки 1257 и не сбрасывается. что делать?


Ser63

Пользователь
Сообщения
7
Реакции
2
Авто
WDB2201651A025311
седьмая позиция я так понимаю это давление в пневмо системе:-?


KoT_666

Гаражных дел мастер
Партнёр Клуба
Сообщения
7.576
Реакции
2.565
Авто
Mercedes ML 166
Страна
Россия
Город
Москва

Ser63

Пользователь
Сообщения
7
Реакции
2
Авто
WDB2201651A025311
а как узнать бы давление в пневме без старухи


Пух!

Пользователь
Сообщения
8
Реакции
0
Авто
Mercedes-Benz S 600L v12
Город
Инструктор

Kybei

Пользователь
Сообщения
3
Реакции
0
Я зделал все так как написано- но все равно дует тёплый воздух. Че делать


Тяга

Пользователь
Сообщения
43
Реакции
0
Добрый день . Ошибка FRA A 1426 и 1431
Не могу найти расшифровку , кто знает о чём это.


gunbox

Пользователь
Сообщения
32
Реакции
3
Авто
Mercedes W220 3,2 Diesel (204hp)
Хотел бы узнать все обозначения интереса ради. ;) Пополните или изправляйте, пожалуста.

Не знаю правдивость, но как то так:

99 - t° внутри регулятора

00 - t° внутри климат-контроля
01 - t° внутри плафона
02 - t° снаружи
03 - t° левая сторона обдува салона
04 - t° правая сторона обдува салона
05 - Датчик ящика испарителя - я так понимаю, что это радиатор кондиционера
06 - t° Двигатель - охлаждающая жидкость
07 - давление хладогента
08 - t° хладагента
09 - t° охлаждение
10 - заслонка вентилятора напряжение
11 - солнце
12 - солнце
13 - солнце
14 - солнце
15 - Средняя величина инсоляции
16 - Угарный газ - Значение монооксида углерода
17 - Значение оксида азота
18 - Температура точки росы
19 - макс. Переохлаждение(?)
20 - вращение вентилятора
21 - вращение мотора
22 - скорость передвижения.
23 - ЭКСПОЗИЦИЯ ДИММИРОВАНИЕ - что то с затуханием, авто регулировкой
24 - Напряжение аккумулятора

27 - POTI_MD LI - Значение скорости вращения левого ручного потенциометра(?)
28 - POTI_MD MI - среднего
29 - POTI_MD RE - pravogo
30 - Температура воздуха в заднем пассажирском отсеке
31 - Температура воздуха в заднем пассажирском отсеке
32 - Темп испарителя Ядро в заднем пассажирском отсеке
33 - Напряжение вентилятора в заднем пассажирском отсеке
34 - Указанная температура в левом заднем салоне
35 - Указанная температура в правом заднем салоне
36 -
37 - клапан R134 A(?)
38 -
39 -
40 - Значение заслонки левого ручного дефростера
41 - Значение заслонки правого ручного дефростера
42 - Значение заслонки для ног левого
43 - Значение заслонки для ног правого
44 - Значение заслонки Центральное сопло
45 - Значение заслонки Центральное сопло
46 - Значение заслонки левого отводной клапан
47 - Значение заслонки правого отводной клапан
48 - клапан рециркуляции свежего воздуха
49 - AKF(Общие характеристики) обходной клапан
50 - Программное ACC обеспечение клапан
51 - Оборудование ACC клапан
52 - Программное обеспечение для заднего пассажира Отсек кондиционера
53 - Оборудование для заднего пассажира Отсек кондиционера
54 - Программное обеспечение для шагового двигателя
55 - Оборудование для шагового двигателя
56 - Программное обеспечение центральное сопло
57 - Оборудование для центрального сопла
58 - Программное обеспечение для многофункционального датчика
59 - Оборудование для многофункционального датчика
60 - Программное обеспечение сенсор солнца
61 - Оборудование для сенсор солнца

70 - регулировка уровня
71
72
73 Действия тунеля (?)
74
75 Режим подогрева
76 циркуляция мануальная(?)
77 DISPLAY
78
79
80 DISPLAY
81
82
83 циркуляция
84 контроль температуры
85 базовая обслуживание
86
87 Версия вентилятора.

96 Крутящий момент компрессора
97 КОМПЕНСАЦИЯ
98 Компрессорный клапан Постоянный ток


Интересная таблица работы двигателя:
https://drive.google.com/file/d/0B1WqMomoFTpYNWViTUE2UUZKR2c/view?usp=sharing

сервисной мануал климат контроля W220:
http://auto-profi.com.ua/forum/index.php?act=attach&type=post&id=396

Последнее редактирование:

gunbox

Пользователь
Сообщения
32
Реакции
3
Авто
Mercedes W220 3,2 Diesel (204hp)
И режим тестирование лопастей открывания продувки.
По моему то, что нет возможность мануальна установить значение открытия, это минус, когда сбивается настройка и калибровка не помогает. После перезапуска зажигания всё сбрасывается.

00 - все внутренние воздушные клапаны
01 - Заслонка размораживания - левая
02 - Заслонка размораживания - правая
03 - для ног - левая
04 - для ног - правая
05 - боковых окон - левая
06 - боковых окон - правая
07 - Центральный передний / задний лоскут - левая
08 - Центральный передний / задний лоскут - правая
09 - закрылки рециркуляции
10 - Пассивные, Обходные закрылки - средняя значение (?)
11 - Калибровка заслонок
12 - Двигатель вентилятора
13 - с холодным компрессором

Печатная версия всех значений:
https://drive.google.com/file/d/0B1WqMomoFTpYUXZfNXY2NDJXa00/view?usp=sharing
